标准试样的制作堪称物理试验的基石，而获取更稳定、更优质的数据则与试验精度的提升密切相关。在各试验机制造商推向市场的各类试验机综合性能持续飞跃性提升的背景下，标准试样各种类的采样环节也必然需要实现同等水平的升级。 株式会社DUMBBELL作为【高分子材料/物理试验】领域中，日本唯一一家专门从事标准试样制作的分工制造商而创立。迄今为止，我们已开发设计了以超级DUMBBELL®（Super Dumbbell）为首的众多原创产品。

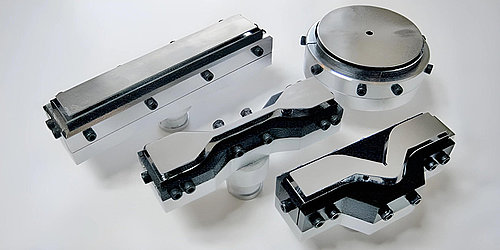

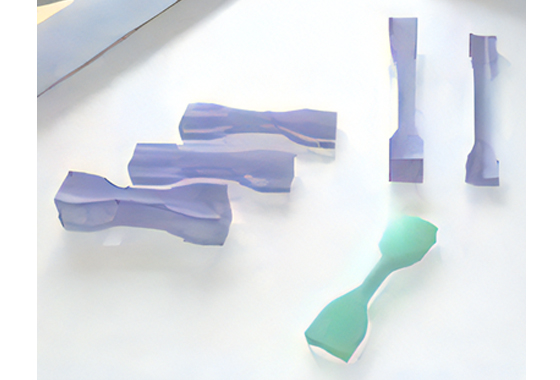

超级哑铃裁切刀-Super Dumbbell®

Super Dumbbell®是一种可更换的刀片切割系统，是冲压出橡胶、塑料等高分子材料和其他材料试件的理想切割机。

Super Dumbbell®的结构与传统切割机完全不同。当刀片变钝或损坏时，您可以很容易地用新的锋利刀片更换，并且可以保持最佳的切割条件。

Super Dumbbell®刀片由超硬化碳钢制成，并在严格的质量控制下通过特殊的抛光技术进行研磨。这就是为什么它可以保证您非常锋利和稳定的切割，最大限度地减少任何不良影响，如碎裂、毛刺等。

得益于所有这些功能，由Super Dumbbell®制备的试样记录的所有测试数据都非常稳定和准确。

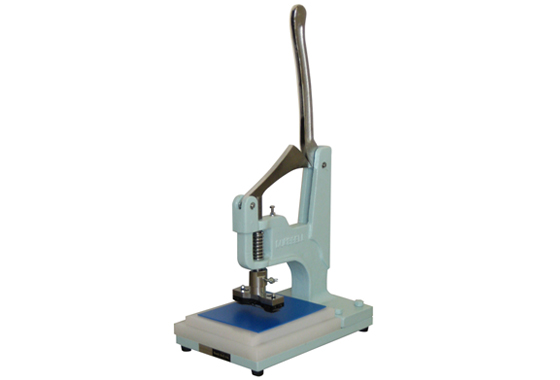

SD 型 杠杆式试样制样机 型号：SDL-100

用途： 适用于塑料（弹性体）、薄膜、硫化橡胶、纸张、织物等材料的试样制备。
切割行程： 0 - 16毫米
工作台尺寸： 约（宽）220 x （深）230毫米
杠杆比： 1:15
连接接口：φ25毫米，内螺纹
设备外形尺寸： 约（宽）220 x （深）350 x （高）610毫米
设备重量： 约27公斤
标准附件： PE垫板1块 & 专用纸板20张。

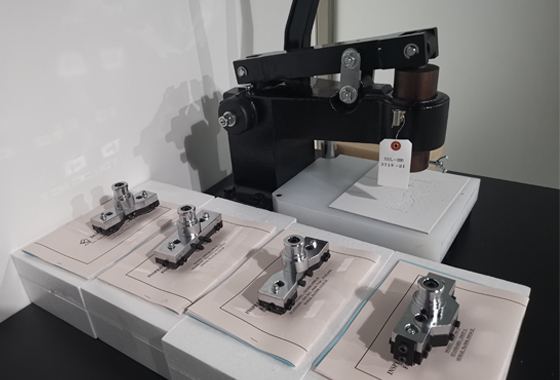

SD 型 杠杆式试样制样机 型号：SDL-200

用途： 适用于塑料、硫化橡胶等材料。
切割行程： 0 - 16毫米
工作台尺寸： 约（宽）220 x （深）290毫米
杠杆比： 1:30
连接接口： φ25毫米，内螺纹
设备外形尺寸： 约（宽）280 x （深）400 x （高）640毫米
设备重量： 约60公斤
标准附件： PE垫板1块 & 专用纸板30张。

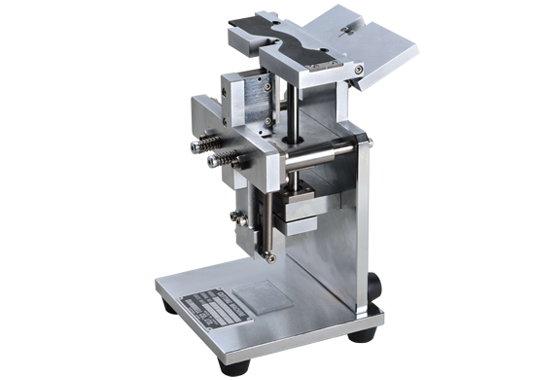

新月形硫化橡胶撕裂试验试样豁口制样机 型号： SDSC-1200 系列

本产品是用于在试样上切割规定尺寸割口的专用工具。
与传统型号不同，该夹具能确保在硅橡胶等软质材料上精确切割出规定尺寸的割口。其原因是刀具采用类似圆弧的滑动方式进行切割。
型号 SDSC-1200NJ：适用于 JIS K6252、ISO 34-1 新月形试样 | 割口深度 1.00±0.2㎜
型号 SDSC-1200J：适用于 JIS K6301 A 形试样 | 割口深度 0.50±0.08㎜
型号 SDSC-1200AS：适用于 ASTM D624 模具 B | 割口深度 0.50±0.05㎜

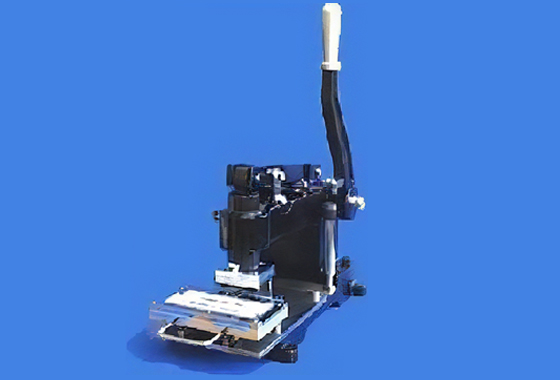

多功能试样制样机 型号： SDL-200-1AJ

产品特点
采用紧凑型设计，可直接安装在成型机的出料口附近，实现就地即时切割。
完全无需任何预处理（例如：切除注道和流道）。
切割表面无毛刺等瑕疵，可实现近乎垂直的精准切割，从而获得状态极佳的测试试样。
操作说明
将注塑成型的 A1 型试样放置在活动工作台上。（出于安全性和操作便利性考虑，试样的放置位置应从设备前方置入。）
将活动工作台移动至切割位置后，仅需按下操纵杆，即可完成切割操作。

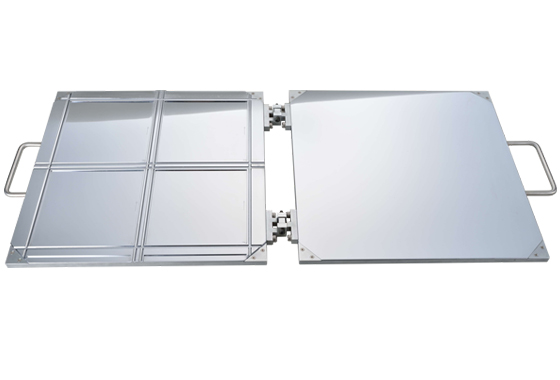

轻量化平板成型模具

产品优势
1、轻量化设计
重量约为碳钢模具的1/3。显著提升操作安全性，大幅缩短模具安装与拆卸时间。
2、卓越导热性
导热系数约为碳钢的2倍。有效缩短成型过程中的单次循环时间。
3、高硬度特性
材质硬度与碳钢相当，确保成型精度。
4、优异耐腐蚀性
对树脂、各类橡胶、增塑剂、抗静电剂及脱模剂等物质均表现出良好抗腐蚀能力。
5、高疲劳强度
疲劳强度约为碳钢的3倍。
特别适用于压铸模具、塑料模具等需要承受循环载荷的工况，是重复负载场景的理想选择。


塑料万能试样制样机 型号：SDAP-1200FD-TRPL

设备特性
工作台可移动式结构
回转功能（支持自动与手动模式）
平行移载功能（手动操作）
本设备充分运用了我司已成熟的塑料全自动试样切割机的卓越特性与工艺技术，同时基于全新的研发理念，创新升级切割系统，是集先进技术与实用功能于一身的新型切割设备。


下切式气动试样制样机 型号：SDAP-1200FBR / SDAP-1200FDR

结构特点
机架配备移动脚轮与调节螺栓，结构稳固
气缸直径：φ200 × 150（行程）毫米
操作腔内部尺寸：约600（宽）× 400（深）× 400（高）毫米
产品特性
宽敞操作空间：大幅面切割腔室支持大型物料加工
全面安全防护：切割区四周配备透明防护罩
智能安全系统：前开口处设置红外线区域传感器或翻转式安全门
广泛材料适应性：可处理各种软硬材质、厚板料等多样化材料

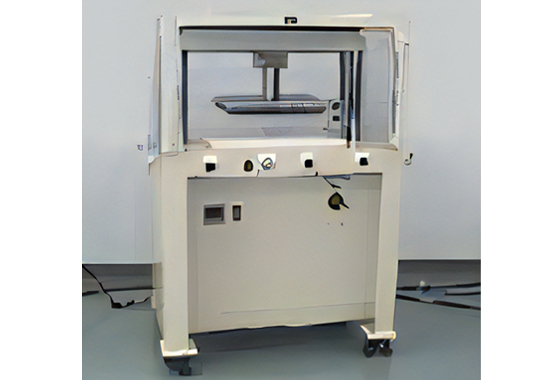

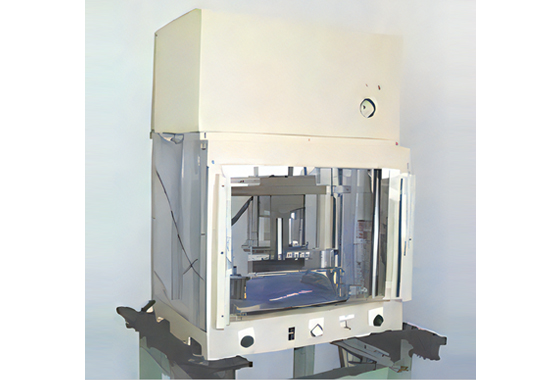

台式气动试样制样机 型号：SDAP-100N

技术参数
气缸直径：φ200 × 100（行程）毫米
操作腔内部尺寸：约500（宽）× 400（深）× 400（高）毫米
产品特点
结构紧凑，专为台面操作设计
性价比优异，同时具备高效输出性能
切割腔周边配备透明防护罩
【可选配红外线区域传感器或翻转式安全门】

台式气动试样制样机（管材专用型）型号：SDAP-100NP

技术参数
气缸直径：φ200 × 100（行程）毫米
操作腔内部尺寸：约500（宽）× 400（深）× 400（高）毫米
专用夹具：配备左右气动夹具，可自动定位管材内圆中心
产品特点
强力切割能力：最大可切割壁厚15毫米的管状材料
高效顶出机构：搭载强制试样顶出装置
针对长期困扰行业的冲切后残留试样难题进行专项改进
通过优化顶出机构，实现冲切后试样瞬间脱模

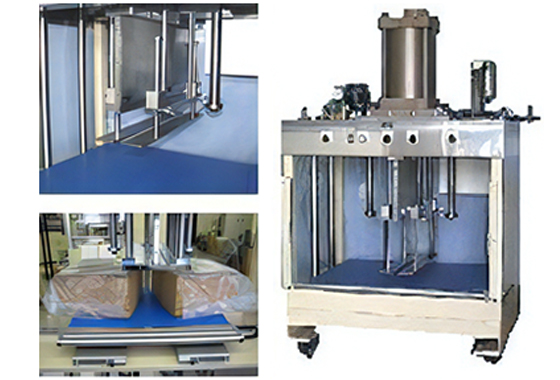

气动式未硫化橡胶切割机【专利申报中】型号：SDAP-1200FBGK

技术参数
最大胶料尺寸：约350(宽)×700(长)×230(厚)毫米
适用材料：合成橡胶、天然橡胶、氟橡胶等未硫化胶料
气缸直径：φ200×250(行程)毫米
切割刀具：超级闸刀式切割器（整体式刀片）
刀刃总长：L=510毫米（可更换式）
限位机构：闸刀上限位与刀刃承接装置联动（可调式）
安全系统
切割室周边配备透明防护罩
前开口处设置红外区域传感器
双重防护设计确保操作安全
产品特点
采用专利闸刀切割技术，确保切割面平整
模块化刀具设计，维护便捷成本低
智能联动系统实现精准切割控制
符合工业安全标准的防护配置

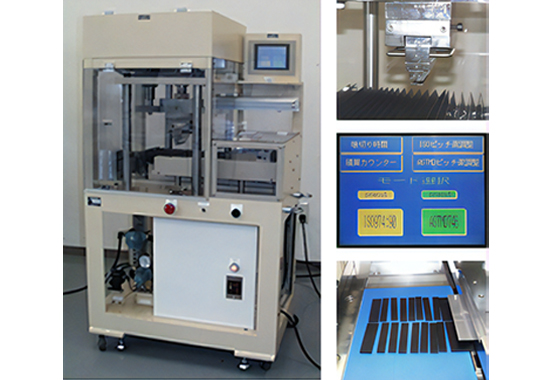

新型全自动片材制样机 型号：ATAP-1000N

加工规格
适用片材尺寸：150 x 150 x 2(厚度)毫米
料车容量：最多60片/组 × 2组
片材硬度范围：30°～98°（邵氏A）
系统配置
驱动部件：气动缸系统与气动顺序控制
气缸直径：φ180 × 200(行程)毫米
控制机构：可编程控制器 - 配9英寸液晶显示屏
外设机构：空调控制系统（通过上述液晶屏操作）
技术参数
电源要求：AC100V 单相 50/60Hz 15A
气源压力：0.65MPa
设备尺寸：约1300(宽) × 650(深) × 1400(高)毫米
设备重量：约590公斤

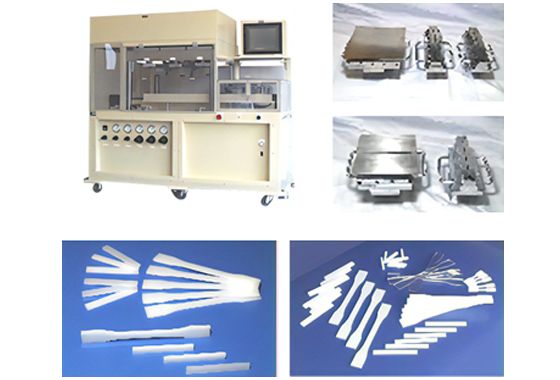

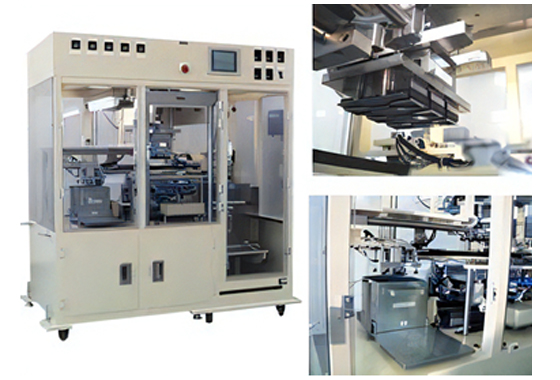

塑料全自动试样制样机【专利申报中】型号：SDAP-1183FBAT-PT

结构特点
气缸三头同步系统
机架配备移动脚轮与调节螺栓——稳固型结构
本设备是我司为攻克多项技术难题而开发的理想化全自动试样切割解决方案，实现了试样制备流程的合理化与自动化。
在设备升级过程中，我们更融合了标准试样制备方法的突破性理念，并结合独创的Super Dumbbell®专利技术（可替换刀片切割系统），进一步提升了设备的工艺水平与技术优势。

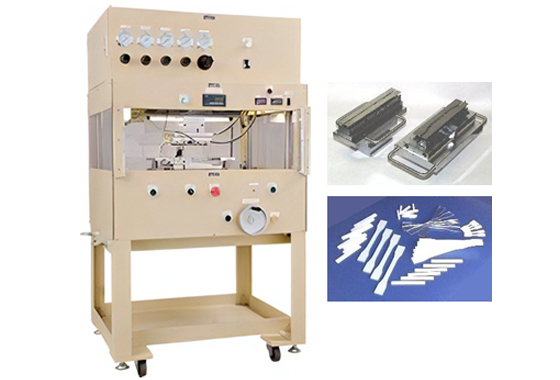

脆化温度试样自动制样机 型号：SDAP-1160FAT-PT

ISO 974及JIS标准规定的脆化温度试样尺寸极为精密，且允许公差极为严格。同时，单次测试所需试样数量庞大[单次测试=15个试样×脆化破坏温度点数量]。因此，制备大批量合格试样成为必然需求。
基于此背景，亟待解决的核心难题在于如何大幅缩短试样制备时间，并确保试样精度符合标准要求。
本切割机正是为完美实现上述目标而研发。此外，该设备还集成了其他多种试样的加工功能，形成多功能一体化自动切割系统，能够满足更广泛的应用需求。

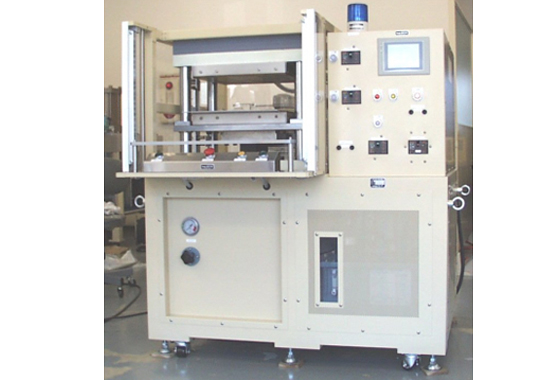

加热/冷却型42吨自动成型压机 型号： SDOP-1042IV-2HC-AT

主要规格
结构形式：四柱支撑式
驱动方式：液压驱动（42吨，最大），变频控制
液压缸柱塞尺寸：直径φ160毫米 × 行程180毫米
加热系统：电加热（最高温度：200℃）
冷却系统：水冷系统（带吹气功能）
压板尺寸：400×400毫米
温控区域：2区（上/下加热板）
温控系统：数字式PID比例控制系统
电源要求：AC200V 三相 50/60Hz 12KVA
外形尺寸：约1350（宽）×1000（深）×1900（高）毫米
设备重量：约1500公斤

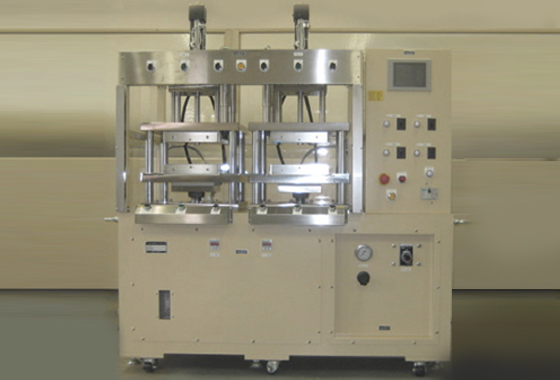

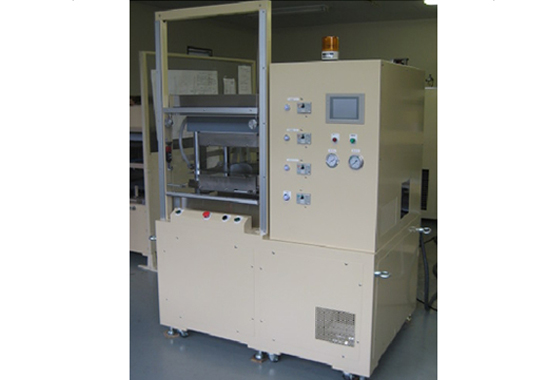

立式转注成型机（双模头自动注料成型机） 型号： SDOP-1004PT-SD

主要规格
成型合模压力：7.8吨（最大）
注料压力：1.6吨（最大）
液压缸柱塞尺寸：合模 φ100×100毫米 / 注料 φ50×200毫米
加热系统：电加热（最高温度：250℃）
压板尺寸：250×250毫米
温控系统：4区独立控制，数字式PID比例调节
控制系统：配备自动成型程序机构
电源要求：AC200V 三相 50/60Hz 8KVA
外形尺寸：约1480（宽）×800（深）×1950（高）毫米
设备重量：约950公斤

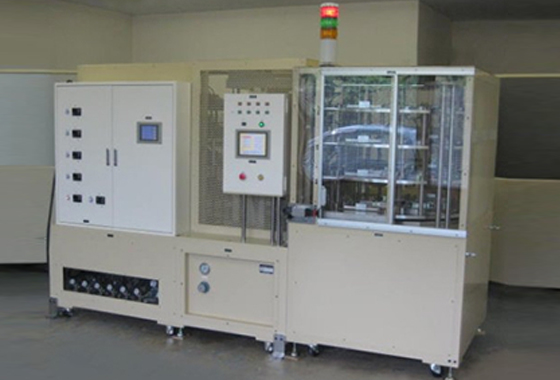

全自动四层42吨成型压机 型号： SDOP-1042IV-8H-FAT

产品特点
最多可预存16套待成型模具（4列×4层配置）
可一次性完成整列4层模具的同步成型
采用转盘式模具存储系统，实现连续化生产。在自动运行过程中，既可取出已成型模具，也可同步添加新模具
支持为每列模具单独设定成型工艺参数
采用变频泵技术，具备低噪音与节能优势


加热/冷却两段式42吨自动硫化成型压机 型号： SDOP-1042-2HC-AT

主要规格
结构形式：四柱支撑式
驱动方式：液压驱动
公称压力：42吨（最大）
液压缸柱塞尺寸：直径φ160毫米 × 行程250毫米
加热系统：电加热（最高温度200℃）
冷却系统：水冷系统（带吹气功能）
压板尺寸：400×400毫米
温控区域：2区（上/下加热板）
温控系统：数字式PID比例控制系统
电源要求：AC200V 三相 50/60Hz 10KVA
外形尺寸：约1200（宽）×1150（深）×1600（高）毫米
设备重量：约1100公斤

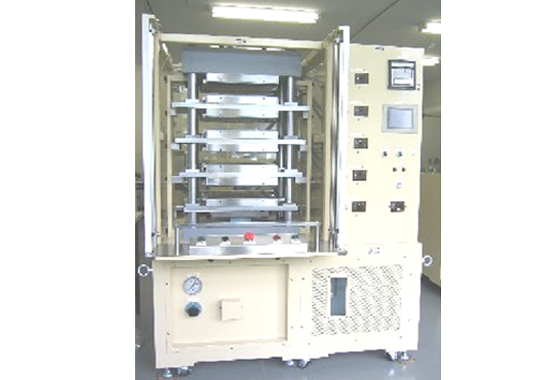

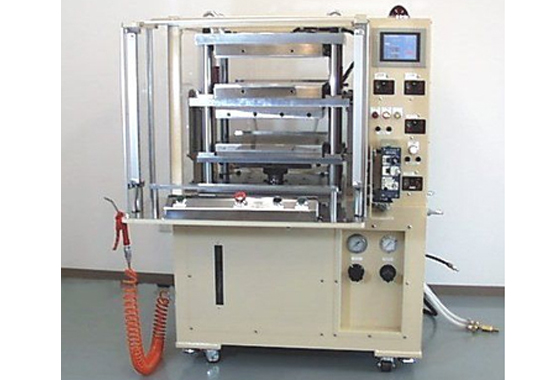

四层式42吨自动硫化成型压机 型号： SDOP-1042-8H-AT

主要规格
结构形式：四柱支撑式
驱动方式：液压驱动
公称压力：42吨（最大）
液压缸柱塞尺寸：直径φ160毫米 × 行程330毫米
加热系统：电加热（最高温度200℃）
冷却系统：水冷系统（带吹气功能）
压板尺寸：350×350毫米
温控区域：8区（上/下加热板）
温控系统：数字式PID比例控制系统
电源要求：AC200V 三相 50/60Hz 23KVA
外形尺寸：约1350（宽）×1200（深）×1700（高）毫米
设备重量：约1600公斤


42吨自动硫化成型压机 型号： SDOP-1042-2H-AT

主要规格
结构形式：四柱支撑式
驱动方式：液压驱动
公称压力：42吨（最大）
液压缸柱塞尺寸：直径φ160毫米 × 行程150毫米
加热系统：电加热（最高温度200℃）
冷却系统：水冷系统（带吹气功能）
压板尺寸：400×400毫米
温控区域：2区（上/下加热板）
温控系统：数字式PID比例控制系统
电源要求：AC200V 三相 50/60Hz 10KVA
外形尺寸：约1200（宽）×1150（深）×1500（高）毫米
设备重量：约1000公斤


加热/冷却 两段式 20吨自动成型压机 型号： SDOP-1020-2HC-AT

主要规格
结构形式：四柱支撑式
驱动方式：液压驱动
公称压力：20吨 (最大)
液压缸柱塞尺寸：直径 φ140毫米 × 行程 250毫米
驱动系统：加热/冷却同步加压驱动系统
加热系统：电加热 (最高温度 250℃)
冷却系统：水冷系统 (带吹气功能)
压板尺寸：400 × 400毫米
温控区域：2区 (上/下加热板)
温控系统：数字式 PID 比例控制系统
电源要求：交流200V 三相 50/60Hz 10KVA
外形尺寸：约 (宽)1040 × (深)1000 × (高)1400毫米
设备重量：约 900公斤
